БЛОК СИГНАЛИЗАЦИИ УРОВНЯ БСУ-3

Устройство предназначено для регистрации и поддержания воды или иной электропроводной жидкости на нескольких заданных уровнях. Высота регистрируемого уровня жидкости задается установкой сигнальных электродов (датчиков уровня).

Устройство выполняет следующие функции: измерение уровня жидкости на нескольких заданных уровнях; защита входов прибора от случайного попадания сетевого напряжения, например при пробое на корпус другого оборудования через воду на вход прибора; защита от дребезга контактов выходных реле в турбулентных средах измерения; обеспечивает высокую стабильность порогов срабатывания за счет стабилизации напряжения на измерительных электродах.

ОПИСАНИЕ РАБОТЫ ПРИБОРА

Работа изделия основана на измерении сопротивления между общим электродом и каждым из электродов, установленных на заданных уровнях. Сопротивление измеряется на переменном токе промышленной частоты 50Гц, что исключает электрохимическую коррозию электродов, загрязнение среды измерения продуктами электролиза и изменение чувствительности электродов с течением времени. В качестве общего электрода допускается использовать стенки металлического резервуара. Информация о наличии жидкости выдается на 4 светодиодных индикатора расположенных на передней панели устройства с включением соответствующих контактов выходных реле.

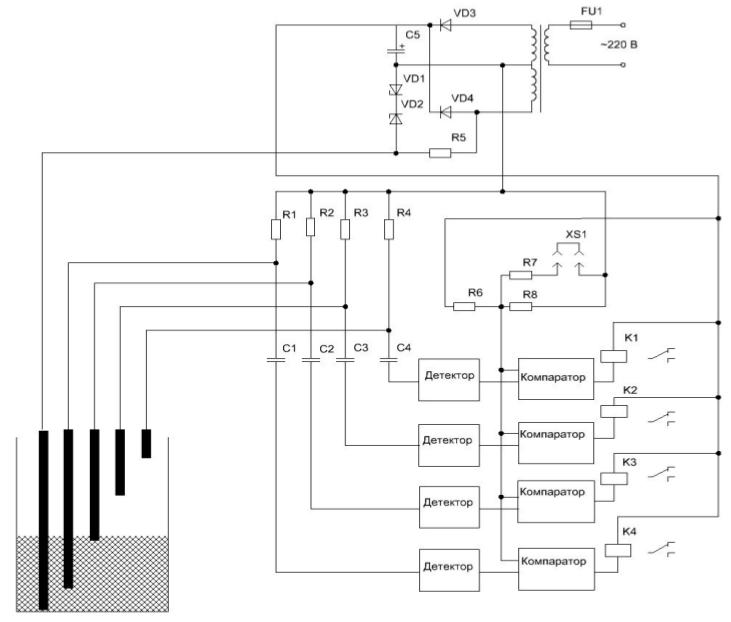

Рисунок — схема электрическая функциональная
