ИЗМЕРИТЕЛЬ-СИГНАЛИЗАТОР УНИВЕРСАЛЬНЫЙ ИСУ
Приборы серии ИСУ101/201 предназначены для измерения и индикации значений температуры или других технологических параметров, а также осуществления контроля измеренных значений, включения аварийно-предупредительной сигнализации.
 | Функциональные особенности прибора:
|
ОПИСАНИЕ РАБОТЫ ПРИБОРА
Прибор осуществляет измерение температуры или других технологических параметров при помощи первичных преобразователей (датчиков), подключенных к измерительным входам прибора. Входы прибора допускают одновременное параллельное подключение датчиков различного типа: термопары, термосопротивления, стандартный токовый сигнал или сигнал напряжения. Измеренные физические величины преобразуются в соответствующие значения и отображаются на цифро-знаковом дисплее, расположенном на передней панели прибора.
Прибор анализирует значения измеренных величин и управляет выходными устройствами в соответствии с заданными режимами работы. В качестве выходных устройств в приборах используются электромагнитные реле.
Кроме основных режимов работы, прибор имеет дополнительные, расширяющие его функциональность:
- режим блокировки срабатывания выходного реле при включении прибора; (при использовании этого режима сигнализация при включении прибора не включится, а сработает только при повторном входе контролируемого параметра в зону «аварии»).
- режим «защёлки» или «фиксация аварии»; (в этом случае отключение реле «снятие аварии» может быть осуществлено только оператором).
- режим «сброс аварии оператором»; (в этом случае сигнализация отключается временно, она снова включится при следующем входе контролируемого параметра в зону «аварии»).
Прибор имеет возможность задания регулируемой задержки срабатывания выходных реле. Эту функцию можно использовать как способ дополнительной фильтрации от вероятных помех и ошибок в измерении входных сигналов.
В зависимости от модели прибора, на один измеряемый параметр можно задействовать одно, два или три выходных реле, имеющих независимую настройку («аварии» А, В и С).
Стандартно приборы выпускаются одно-, двух- и четырёх канальные. Все каналы работают одновременно и независимо друг от друга. На каждом из каналов могут быть заданы разные типы входных датчиков и разные режимы работы.
Модели серии ИСУ 201 оснащены интерфейсом RS 485, что позволяет использовать их как удалённые измерители технологических параметров в системах мониторинга, сбора и обработки данных. Приборы могут быть подключены к компьютеру автономно, либо быть интегрированы в существующие системы автоматизации. Для работы в сети RS 485 приборы используют протокол Modbus (ASCII и RTU).
Таблица 1 - Технические характеристики приборов ТРИД ИСУ101/201
| Наименование параметра | Значение |
| Номинальное напряжение питания | ~220 В, 50 Гц |
| Допустимое напряжение питания | от 187 до 242 В |
| Потребляемая мощность, не более | 10 Вт |
| Класс точности | 0,25 |
| Диапазон измеряемых температур | от минус 270 до +2500 °С |
| Разрешение по температуре | 0,1 или 1 °С |
| Интерфейс для связи с компьютером | RS 485 (для моделей серии ИСУ201) |
| Рабочий диапазон температур | от минус 5 до +50 °С |
| Относительная влажность воздуха | 5...90 %, без конденсации влаги |
| Материал корпуса | металл (дюраль) |
| Тип монтажа | щитовой |
| Габаритные размеры | 96х96х110 мм |
Таблица 2 - Перечень стандартно выпускаемых моделей приборов
Без интерфейса С интерфейсом RS-485 Количество каналов ИСУ101-1В1Р ИСУ201-1В1Р Одноканальные ИСУ101-1В2Р ИСУ201-1В2Р ИСУ101-1В3Р ИСУ201-1В3Р ИСУ101-2В4Р ИСУ201-2В4Р Двухканальные ИСУ101-2В4Р-1Р ИСУ201-2В4Р-1Р ИСУ101-4В4Р ИСУ201-4В4Р Четырёхканальные ИСУ101-4В4Р-1Р ИСУ201-4В4Р-1Р
Рисунок 1 - СПОСОБ УСТАНОВКИ

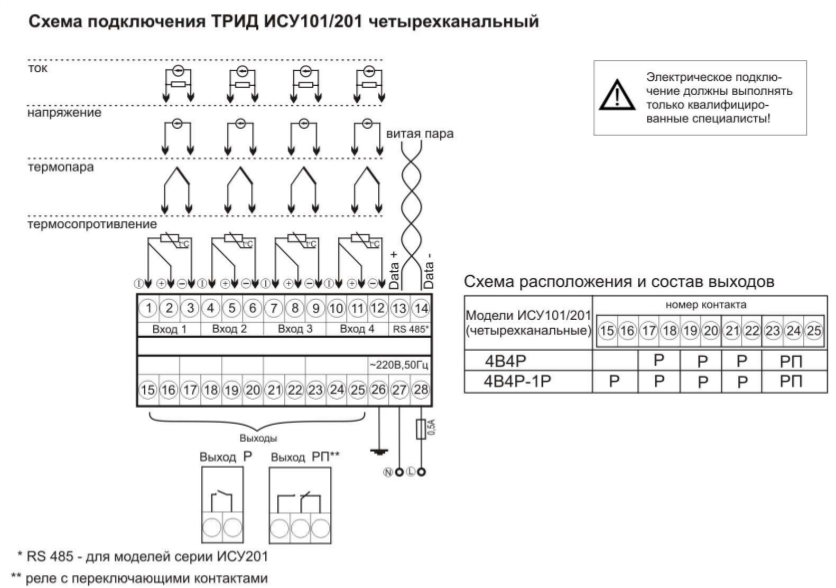

Рекомендуемая производителем схема подключения прибора.
ВНИМАНИЕ! Более подробную информацию по приборам Вы можете посмотреть в каталоге. Каталог по продукции ПО "Вектор-ПМ" размещён в директории "Каталоги и Прайс-Лист".
