ШКАФЫ УПРАВЛЕНИЯ СЕРИИ МШУ

На базе блока сигнализации уровня БСУ-3

Поддержание уровня жидкости в резервуарах, накопительных ёмкостях, отстойниках, водонапорных башнях, отопительных котлах, а также в системах автоматического осушения. Работа с различными по электропроводности жидкостями: водопроводной, загрязнённой водой, молоком и пищевыми продуктами (слабокислотными, щелочными). Ручной или автоматический режим управления насосным агрегатом.

ПЕРЕЧЕНЬ ОСНОВНОГО ЭЛЕКТРООБОРУДОВАНИЯ
	Электрооборудование производства компании DEKraft Корпуса электрощитов для приёма и распределения электроэнергии; Автоматические выключатели, электромагнитные пускатели; Кнопки управления, переключатели, светосигнальная арматура; Аксессуары для электрощитовой продукции, расходные материалы.
	Устройство кондиционности фаз УКФ-2  Устройство осуществляет постоянный мониторинг напряжения на всех фазах трёхфазной питающей сети и производит отключение электрооборудования при несоответствии напряжения заданным нормам, а также при обрыве или при неправильном порядке чередования фаз.
	Блок сигнализации уровня БСУ-3 Устройство предназначено для регистрации и поддержания воды или иной электропроводной жидкости на нескольких заданных уровнях. Высота регистрируемого уровня жидкости задается установкой сигнальных электродов (датчиков уровня).
	Устройство защиты двигателя УЗД-7Д  Устройство предназначено для защиты трехфазных электродвигателей насосов от токов перегрузки, недогрузки, короткого замыкания и т. д., а также формирует команду на запрет включения двигателя в случае пониженного сопротивления изоляции обмоток.
	Устройство плавного пуска «ОптимЭлектро» серии А100 Устройство обеспечивает пять режимов плавного пуска, программируемое реле (10 функций), токовый выход (0 - 20 мА). Безопасность работы двигателя достигается за счёт защиты от короткого замыкания, перекоса фаз, перегрузки, потери фазы, перегрева. Все параметры двигателя контролируются не только во время пуска/останова, но и во время работы.
	Частотные преобразователи «ОптимЭлектро» серии С100 и С200 Устройства предназначены для управления приводами вентиляторов, центробежных насосов, воздуходувок и т.д. Автоматическое определение характеристик электродвигателя, съемный выносной пульт управления, повышенный перегрузочный момент, ПИД-регулирование (поддержание постоянного давления, расхода, уровня и т.п. по схеме с обратной связью). Интерфейс RS-485, IGBT модуль «Infineon Technologies».

ОБЩИЕ СВЕДЕНИЯ

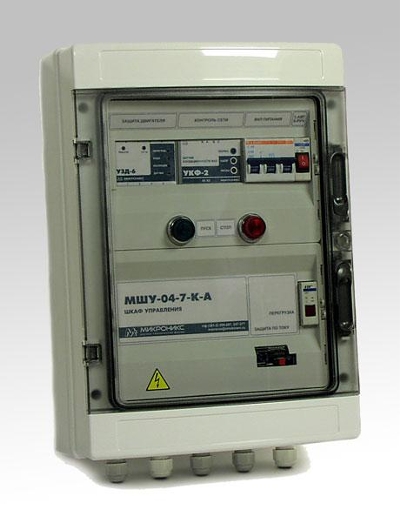

Шкафы управления серии «Микроникс — МШУ» являются функционально законченными и готовыми к работе изделиями. Шкафы предназначены для подключения до 2 электродвигателей насосов к силовой сети, управления их работой и защиты от повреждений. Стандартно шкафы выпускаются на ток до 100А и комплектуются устройствами защиты двигателя УЗД-7Д, устройствами плавного пуска Оптим А100, частотными преобразователями Оптим С100 или С200 (работа на несколько скоростей).

Шкафы управления осуществляют защиту электродвигателей насосов от:

• некачественного сетевого напряжения (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);


• механических перегрузок (симметричный перегруз по фазным/линейным токам) - защита от перегруза с зависимой выдержкой времени;


• несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя - защита от перекосов фазных токов с последующим запретом автоматического повторного включения (АПВ);


• исчезновения момента на валу ЭД - защита по минимальному пусковому и/или рабочему току;


• "сухого хода" насоса;


• при недопустимо низком уровне изоляции на корпус - проверка перед включением с блокировкой пуска при плохой изоляции;


• перегрева обмоток электродвигателя (при наличии в обмотках двигателя датчика температуры);


• попадания воды в сухие (либо масляные) полости насоса и двигателя – при наличии датчика влаги, установленного в насосе;


• повреждения датчиков температуры и влаги, установленных в насосе;


• обрыва или замыкания кабеля датчиков насоса;


• замыкании на"землю" обмотки статора во время работы - защита по токам утечки на"землю".


Шкафы обеспечивают следующие функции управления и контроля:

• индикацию текущего состояния двигателя;


• индикацию причины аварий в случае их возникновения;


• поддержание уровня перекачиваемой жидкости по сигналам кондуктометрических датчиков;


• пуск/стоп двигателя по сигналам внешних устройств;


• пуск/стоп двигателя в ручном и автоматическом режимах.
