ТИРИСТОРНЫЕ РЕГУЛЯТОРЫ МОЩНОСТИ Т-91, Т-93

Регуляторы мощности предназначены для фазового управления мощностью в резистивной или слабоиндуктивной однофазной либо трехфазной нагрузке с номинальным током от 20 до 180 А.

Регуляторы мощности на симисторах (тиристорах) серий ТРИД Т91 и ТРИД Т93 имеют следующие преимущества: длительный срок эксплуатации (неограниченное число срабатываний); высокое быстродействие; малое энергопотребление; отсутствие электромагнитных помех в момент переключения; отсутствие дугового разряда при размыкании, что позволяет использовать прибор во взрывоопасной среде; герметичность конструкции, стойкость к ударам и вибрации.

ОПИСАНИЕ РАБОТЫ ПРИБОРА

Фазовое управление мощностью заключается в изменении угла (момента) открытия выходного управляющего элемента относительно фазы напряжения, подаваемого на нагрузку.

Сдвиг угла открытия выходных управляющих элементов в сторону начала полупериода сетевой частоты соответствует увеличению мощности, отдаваемой в нагрузку. Сдвиг угла открытия в сторону окончания полупериода соответствует уменьшению мощности.

Выходные управляющие элементы выполнены в виде двух встречных тиристоров, размещённых на общей подложке (SCR-выход) и изготовлены по технологии DCB (direct copper bonding – прямое соединение керамической подложки с медью).

Эта технология обеспечивает повышенную устойчивость к изменениям температуры выходных элементов во время работы, что увеличивает надёжность устройства в целом.

Управление регулятором мощности осуществляется стандартными сигналами постоянного тока 4 - 20 мА или постоянного напряжения 0 - 5В или 0 - 10В.

Регулятор мощности на симисторе (тиристоре) используется для работы в составе автоматизированных систем совместно с различным оборудованием:

• электрические печи и сушильные установки - промышленные печи различного типа, плавильные агрегаты, печи для закалки в солевых ваннах;


• агрегаты и экструзивные прессы для пластмасс, устройств проветривания и смешения, точечной и шовной сварки;


• установки сушки инфракрасным и ультрафиолетовым излучением, ковши для плавки стекла и нагрева, печи для формовки стекла;


• системы автоматического регулирования температуры в различных электронагревательных установках;


• плавный пуск осветительных ламп и управление освещением;


• управление инфракрасными нагревателями, электродвигателями и многое другое.

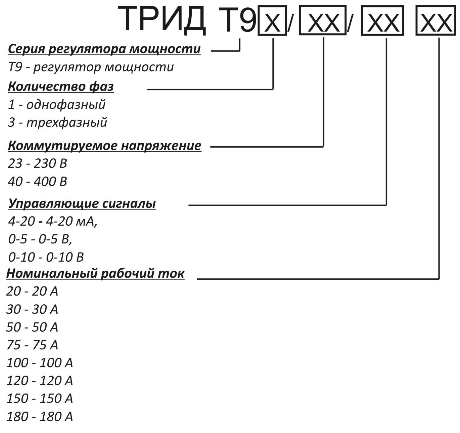

Основные технические характеристики тиристорных регуляторов мощности приведены в таблице 1, перечень стандартно выпускаемых моделей приведён в таблице 2 и 3.

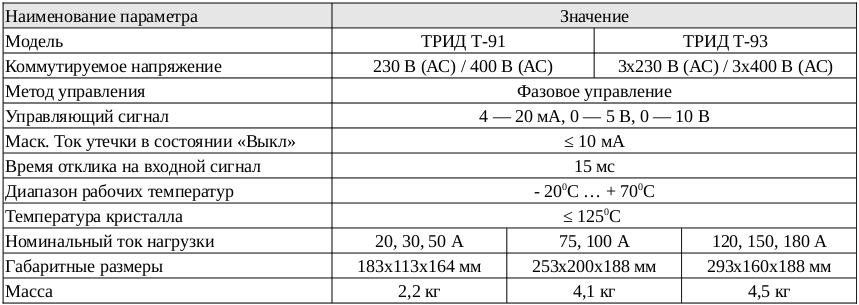

Таблица - 1

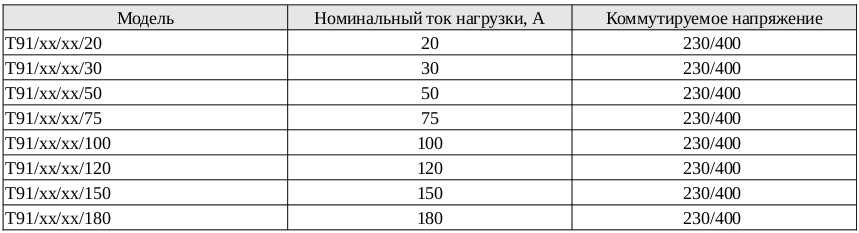

Таблица - 2

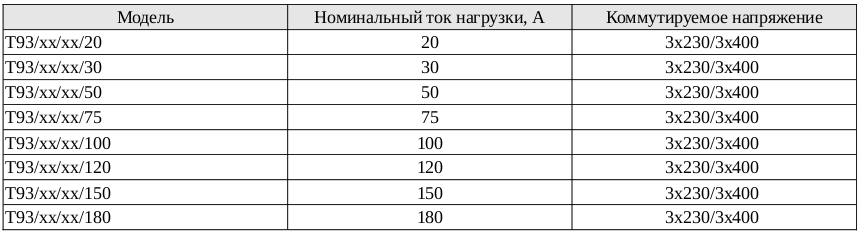

Таблица - 3

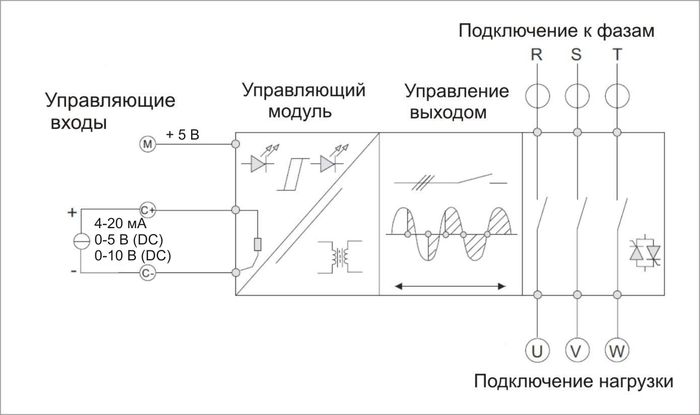

Функциональная схема управления тиристорными регуляторами мощности Т-91 и Т-93 приведена на рисунке 1, рекомендуемый производителем способ подключения прибора изображён на рисунке 2.

Рисунок - 1

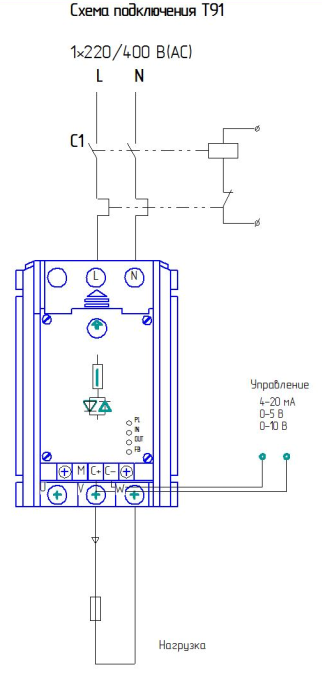

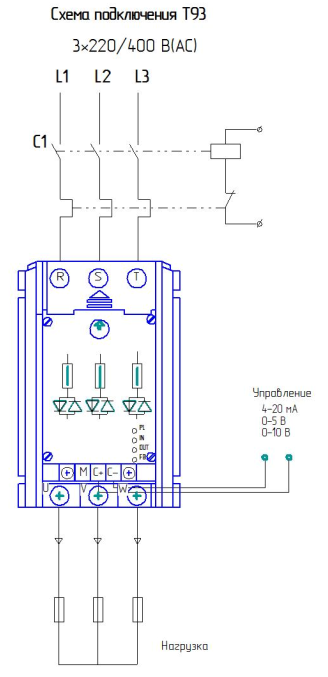

Рисунок - 2

ВНИМАНИЕ! Более подробную информацию по приборам Вы можете посмотреть в каталоге. Каталог по продукции ПО "Вектор-ПМ" размещён в директории "Каталоги и Прайс-Лист".
